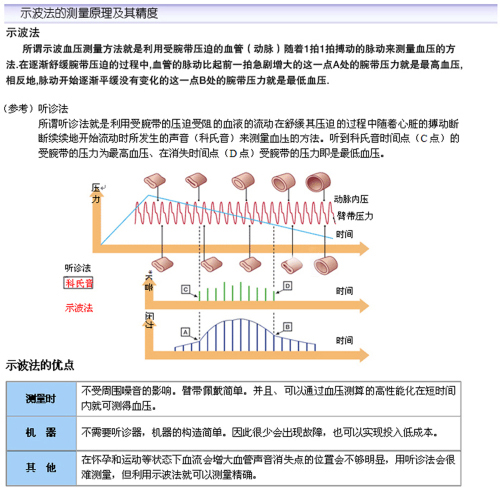

图中，空气软管连接袖带，在机器侧，通过一个压阻式传感器来感知目前袖带的压力。压阻式传感器内部实质为一个惠斯通电桥，接受一定压力时，电桥各臂的阻值会发生变化，利用一个精密运放 RS8538 组成差分放大器，可以把压力信号转换成电压信号。示波法测量需要先找出叠加在输出直流信号中微弱震荡波的最大值，也就是找到了血压的平均压力，然后利用对应关系，再找到收缩压和舒张压。意味着 MCU 既要采集放大后的直流电压，也要采集去掉直流电压后放大的交流震荡波。

RS8538 的直流失调电压典型值为 1uV，非常适用于精密的直流信号放大，经过 RS622 构成的高通滤波器后，再把交流震荡波的幅值放大到足够识别，这样完成信号的采样。同样在系统的供电中，RS3236 低功耗 LDO 可以为 MCU 或者其他器件供电
